Главная / Виробництво / Заготівельна дільниця

Заготівельна дільниця

Різання  листового прокату:

  • товщина, мм - до 25
  •  ширина, мм - до 3000

Високоточне різання:

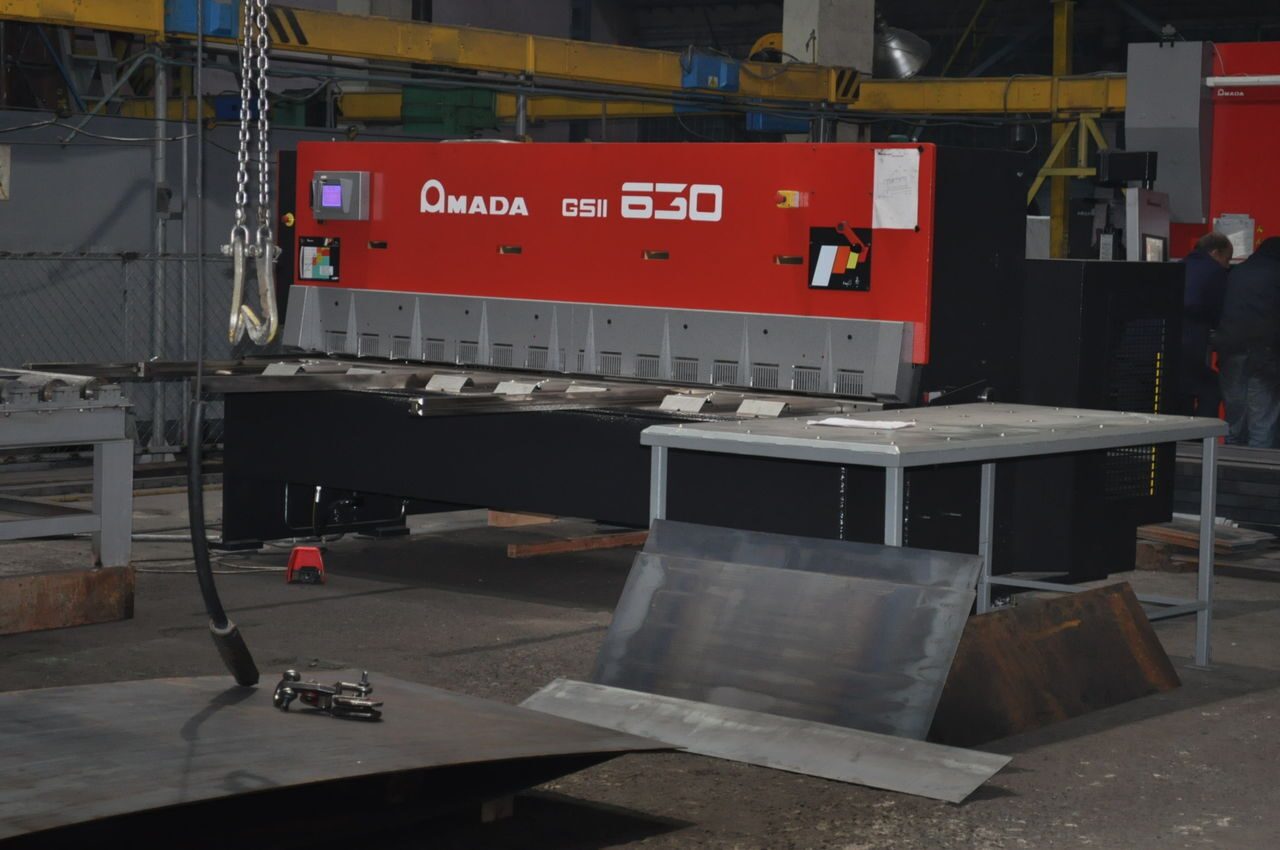

DSC_0199

Висока точність розкрою листового металу на заготовки необхідних розмірів гідравлічними ножицями  AMADA  GSІІ-630 досягається наявністю прецизійного механізму який позицінує задній упор і підтримуючий пристрій, що виключає провисання тонкого (до 1,5 мм) листа в просторі від заднього упору до ножів. Координатна лінійка - бічний упор з мікрометричним регулюванням, забезпечує точну прямокутну  заготовку, що вирубують.  Потужність гильотиних ножиців дозволяє робити розкрій з довжиною різу сталевого листа 3000 мм для товщини до 6 мм і нержавіючої сталі до 1,2 мм

Різання товстолистового прокату з вуглецевих сталей:

  • товщина листів, мм – до 160

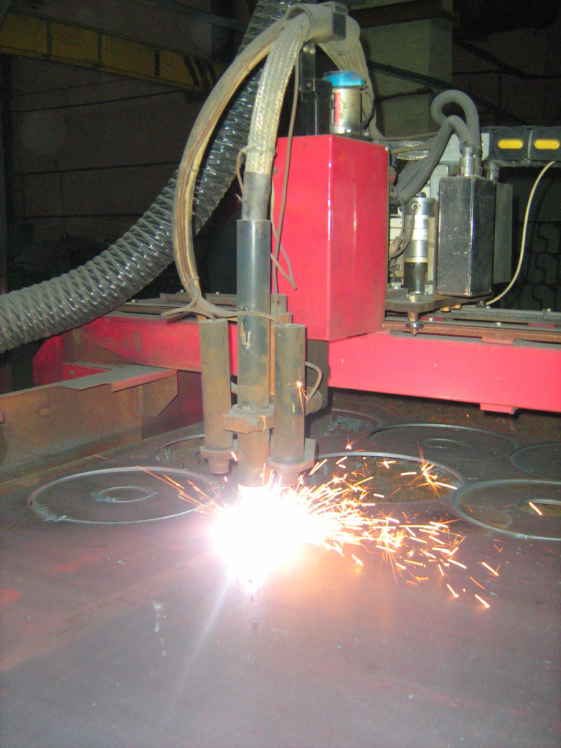

 Різання деталей складної конфігурації з низько вуглецевих сталей на машинах термічної різки з ЧПУ

101010Діапазон розрізуваних товщин, мм :

  • низько вуглецевих сталей (з пробиванням) – 1,5…50(35)
  • нержавіюча  сталь (з пробиванням) - 1,5…32(20)
  • алюміній (з пробиванням) – 1,5…32(12)








Згинання циліндричних і конічних заготовок

  • найбільша товщина   листа, мм - 10
  • найменший радіус згину, мм - 170
  • найбільша ширина згину, мм – 2000

 Згинання труб, профілю, полоси, кутика, швелера, одно(двотаврових) балок, профілів  інших перерізів  по заданій програмі з можливістю плавного переходу з радіуса в радіус.

min радіус згину, мм – 150.

  Згинання  листового прокату

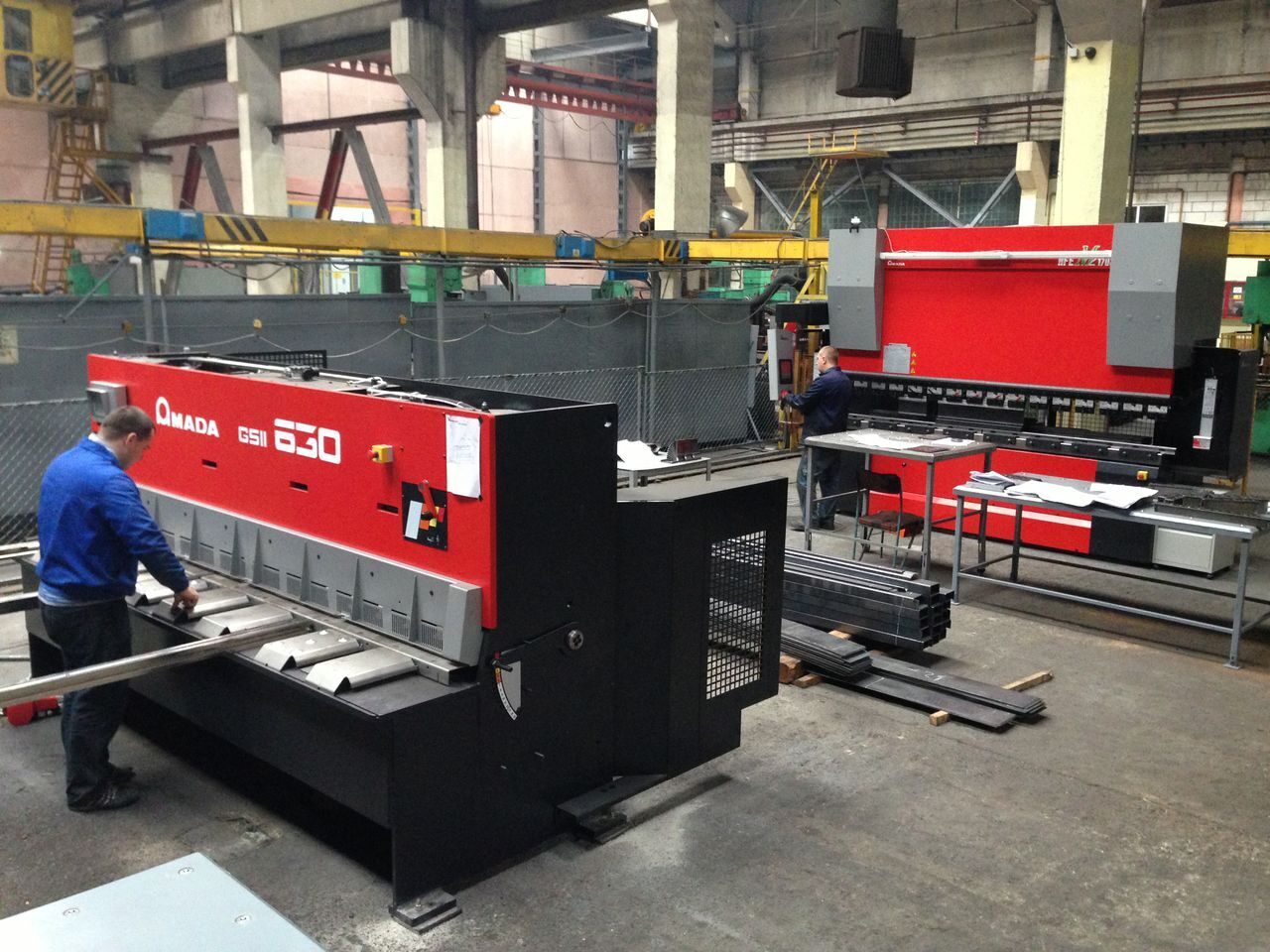

IMG_0411

  • гідравлічний листозгинальний прес AMADA 1703 з максимальним зусиллям формування 1700кН, з кутом  згинання від 88° і  вісьма (Y1,Y2, X1, X2, Z1, Z2, R1, R2) осями автоматичного керування ЧПУ . Прес використовується для  гнуття й формування геометрично складних деталей з листового металу.

Листозгинальний прес дозволяє формувати листи:

товщиною 4 - 6 мм шириною 3м;

товщиною 7 мм  шириною 2,5м;

товщиною 8 мм шириною 2,0м;

товщиною 10 мм  шириною 1,5 м;

товщиною 12 мм шириною 1м.

Універсальність преса забезпечується широким вибором додаткового оснащення:

- додаткова вісь керування задніх упорів (Delta-X) для позиціювання деталей при згинанні в кут.

- активні згинальні індикатори для виміру кута в процесі гнуття.

- листопідтримувач

 Відрізання круглого профільного і фасонного прокату різних розмірів

  • круги, труби, мм, до - 40… 250мм,
  • швелери, до профіля - 30
  • відрізка заготовок в поперечному перерізі, мм, до -  500, квадрат, мм, до – 500
  • найбільша довжина   заготовки по упору, мм , до – 1500

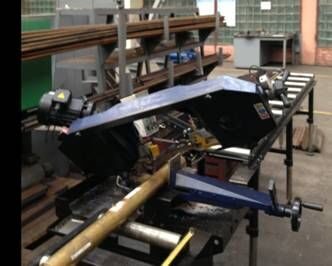

Для поздовжнього й поперечного розпилу заготовок із різних металевих матеріалів використаовується стрічкопильний верстат по металу Zenіtech BS225,  завдяки якому досягається  точний розпил з досить високою якістю торців .

 Максимальний розмір оброблюваного виробу

  202020             при 45 градусах, мм   160  (круг)                                               160 х 160 (квадрат)

               при 60 градусах, мм   100 (круг)
                  100 х 100 (квадрат)

               при 90 градусах, мм   225 (круг)
                  245 х 180 (прямокутник)
