Кузови спеціалізовані
Кузови спеціалізовані для колісних транспортних засобів виготовляються для встановлення на шасі вантажних автомобілів категорії N2 та N3, причепів і напівпричепів категорії О4 та призначені для перевезення сипких вантажів, включаючи аграрні культури, а також перевезення вантажів на паллетах (європіддонах).
Кузови виготовляють згідно ТУ У 29.2-30793280-006, суцільнометалевими з захистом від попадання вологи в середину кузова та водонепроникним накриттям-тентом..
Кузови за способом кріплення до автомобілів та причепів поділяються на:
- кузови для автомобілів та причепів самоскидів;
- кузови знімні для автомобілів спеціалізованих контейнеровозів;
- кузови для автомобілів та причепів бортових.
Тип кузова підбирається під відповідний автомобіль чи причеп в залежності від їх вантажопідйомності та технічних характеристик.
Типи кузовів для автомобілів та причепів самоскидів з відповідними габаритними розмірами та внутрішнім об’ємом наведені у таблиці 1.
Таблиця 1
Тип кузова |
Спорядженамаса кузова, кг,±100кг. |
Довжина,мм,- 15мм |
Ширина,мм,- 10мм. |
Висота без врахуваннявисоти каркасу тента,мм.- 10мм. |
Загальнависота,мм,- 10мм. |
Об`єм кузова, м3,
- 0,5 м3
|
Автомобільного
|
Причепа |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
KAС29 |
|
2560-2960* |
6712 |
2550 |
1850 |
1940 |
29 |
|
КРС29 |
KAС31 |
|
2650-3050* |
7080 |
2550 |
1850 |
1940 |
31 |
|
КРС31 |
KAС32 |
|
2740-3140* |
7450 |
2550 |
1850 |
1940 |
32 |
|
КРС32 |
KAС38 |
|
3280-3680* |
7450 |
2550 |
2150 |
2240 |
38 |
|
КРС38 |
KAС34 |
|
2920-3320* |
7820 |
2550 |
1850 |
1940 |
34 |
|
КРС34 |
KAС34 |
|
2920-3320* |
6712 |
2550 |
2150 |
2240 |
34 |
|
КРС34 |
KAС36 |
|
3100-3500* |
7080 |
2550 |
2150 |
2240 |
36 |
|
КРС36 |
KAС40 |
|
3460-3860* |
7820 |
2550 |
2150 |
2240 |
40 |
|
КРС40 |
KAС42 |
|
3460-3860* |
7820 |
2550 |
2270 |
2360 |
42 |
|
КРС42 |
* - Граничні допуски маси в залежності від моделі кузова згідно КД кузова.
Типи кузовів для автомобілів спеціалізованих контейнеровозів з відповідними габаритними розмірами та внутрішнім об’ємом наведені у таблиці 2.
Таблиця 2
Тип кузова |
Спорядженамаса кузова, кг,±100кг. |
Довжина,мм,- 15мм |
Ширина,мм,- 10мм. |
Висота без врахуваннявисоти каркасу тента,мм.- 10мм. |
Загальнависота,мм,- 10мм. |
Об`єм кузова, м3,
- 0,5 м3
|
KA29 |
2170-2570* |
6712 |
2550 |
1850 |
1940 |
29 |
KA31 |
2260-2660* |
7080 |
2550 |
1850 |
1940 |
31 |
KA32 |
2350-2750* |
7450 |
2550 |
1850 |
1940 |
32 |
KA34 |
2530-2930* |
7820 |
2550 |
1850 |
1940 |
34 |
KA34 |
2530-2930* |
6712 |
2550 |
2150 |
2240 |
34 |
KA36 |
2710-3110* |
7080 |
2550 |
2150 |
2240 |
36 |
KA38 |
2890-3290* |
7450 |
2550 |
2150 |
2240 |
38 |
KA40 |
3070-3470* |
7820 |
2550 |
2150 |
2240 |
40 |
KA42 |
3070-3470* |
7820 |
2550 |
2270 |
2360 |
42 |
Типи кузовів бортових для автомобілів та причепів самоскидів з відповідними габаритними розмірами та внутрішнім об’ємом наведені у таблиці 3.
Таблиця 3
Тип кузова |
Спорядженамаса кузова, кг,±100кг. |
Довжина,мм,- 15мм |
Ширина,мм,- 10мм. |
Висота без врахуваннявисоти каркасу тента,мм.- 10мм. |
Загальнависота,мм,- 10мм. |
Об`єм кузова, м3,
- 0,5 м3
|
Автомобільного
|
Причепа |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
KAВ29 |
|
2560-2960* |
6712 |
2550 |
1850 |
1940 |
29 |
|
КРВ29 |
KAВ31 |
|
2650-3050* |
7080 |
2550 |
1850 |
1940 |
31 |
|
КРВ31 |
KAВ32 |
|
2740-3140* |
7450 |
2550 |
1850 |
1940 |
32 |
|
КРВ32 |
KAВ38 |
|
3280-3680* |
7450 |
2550 |
2150 |
2240 |
38 |
|
КРВ38 |
KAВ34 |
|
2920-3320* |
7820 |
2550 |
1850 |
1940 |
34 |
|
КРВ34 |
KAВ34 |
|
2920-3320* |
6712 |
2550 |
2150 |
2240 |
34 |
|
КРВ34 |
KAВ36 |
|
3100-3500* |
7080 |
2550 |
2150 |
2240 |
36 |
|
КРВ36 |
KAВ40 |
|
3460-3860* |
7820 |
2550 |
2150 |
2240 |
40 |
|
КРВ40 |
KAВ42 |
|
3460-3860* |
7820 |
2550 |
2270 |
2360 |
42 |
|
КРВ42 |
Конструктивний устрів усіх типів кузовів відрізняється один від другого тільки конструкцією основ кузовів - місцем з’єднання кузовів з надрамником.
Кузов самоскида в нижній частині виконується підсиленим та комплектується шаровими опорами для можливості перекидання кузова на опорах. Кузови спеціалізовані для автомобілів контейнеровозів обладнані спеціальними приєднувальними отворами для кріплення з надрамником оснащеним змінною системою типа BDF з приєднувальними розмірами 5853 мм під замки (фітинги),що аналогічне 20-ти футовому контейнеру. Кузови для автомобілів бортових в нижній частині виконуються для з’єднання з над рамником методом зварювання.
Основними складовими частинами кузова є:
- основа з установкою пристроїв запирання;
- стінка передня;
- стінка задня;
- люк задній;
- стінка бокова;
- люк боковий;
- боковина;
- устаткування площадки з драбиною
- устаткування каркаса тенту з механізмом згортання тенту;

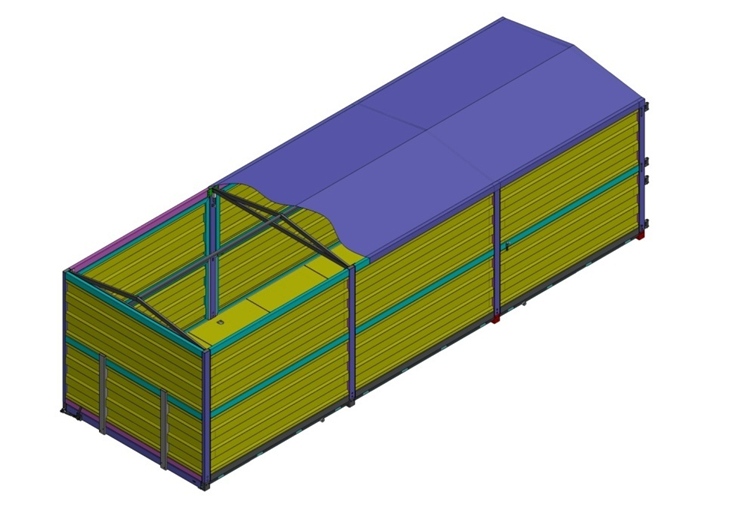

Конструкція кузова в зачиненому транспортному положенні наведена на рисунку 1.
Рис.1
Модифікації конструктивного виконання кузовів з описом функціональних властивостей наведені в розділі- Моделі
Приклад запису позначення кузова автомобіля самоскида об`ємом 40 м3 та моделі функціонального використання 1:
«Кузов для автомобілів самоскидів КАС-40-1 ТУ У 29.2-30793280-006:2014 »
де: КАС-40 – тип кузова згідно таблиці 1, в якому:
К — кузов;
А ― автомобіля;
С – самоскида;
40 ― об’єм кузова;
1 — познака моделі кузова, його функціональне використання, згідно таблиці в розділі- Моделі.
Приклад запису позначення кузова причепа самоскида об`ємом 40 м3 та моделі функціонального використання 1:
«Кузов для причепів самоскидів КРС-40-1 ТУ У 29.2-30793280-006:2014 »
де: КРС-40 – тип кузова згідно таблиці 1, в якому:
К — кузов;
Р ― причепа;
С – самоскида;
40 ― об’єм кузова;
1 — познака моделі кузова, його функціональне використання, згідно таблиці в розділі- Моделі.
Приклад запису познаки кузова знімного для автомобіля спеціального контейнеровоза об`ємом 40 м3 та моделі функціонального використання 1:
«Кузов знімний для автомобілів спеціальних контейнеровозів KA40-1 ТУ У 29.2-30793280-006:2014»,
де : КА-40 – тип кузова згідно таблиці 2, в якому:
К – кузов;
А – призначення для установки на автомобіль контейнеровоз;
40 – об’єм кузова м3;
1 – познака моделі кузова, його функціональне використання, згідно таблиці в розділі- Моделі.
Приклад запису позначення кузова автомобіля бортового об`ємом 40 м3 та моделі функціонального використання 1:
«Кузов для автомобілів бортових КАВ-40-1 ТУ У 29.2-30793280-006:2014 »
де: КАС-40 – тип кузова згідно таблиці 3, в якому:
К — кузов;
А ― автомобіля;
В – бортового;
40 ― об’єм кузова;
1 — познака моделі кузова, його функціональне використання, згідно таблиці в розділі- Моделі.
Приклад запису позначення кузова причепа бортового об`ємом 40 м3 та моделі функціонального використання 1:
«Кузов для причепів бортових КАВ-40-1 ТУ У 29.2-30793280-006:2014 »
де: КАС-40 – тип кузова згідно таблиці 3, в якому:
К — кузов;
А ― причепа;
В – бортового;
40 ― об’єм кузова;
1 — познака моделі кузова, його функціональне використання, згідно таблиці в розділі- Моделі.
