Автомобілі спеціалізовані контейнеровози
Автомобілі спеціалізовані контейнеровози (надалі автомобілі) виготовляють згідно ТУ У 29.1-30793280-007:2014 на базі нових сертифікованих шасі вантажних автомобілів категорії N2 та N3. Автомобілі обладнуються знімними кузовами з кріпленням контейнерного типу.
Кузов автомобіля кріпиться до шасі з допомогою спеціальної проміжної рамки- надрамника.

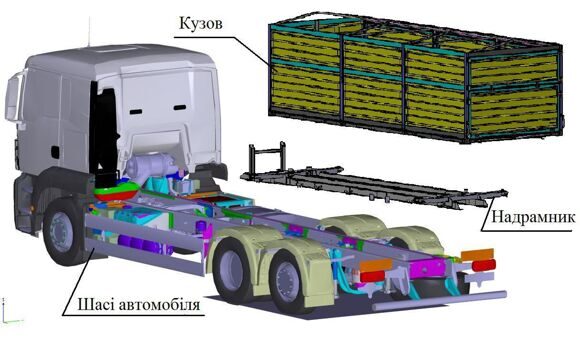

Складові забудови автомобіля показано на рис.1.
Надрамник виготовлений цільною несучою конструкцією, з привареними двома поперечними балками на яких розміщені поворотні замки для кріплення кузова на надрамнику.

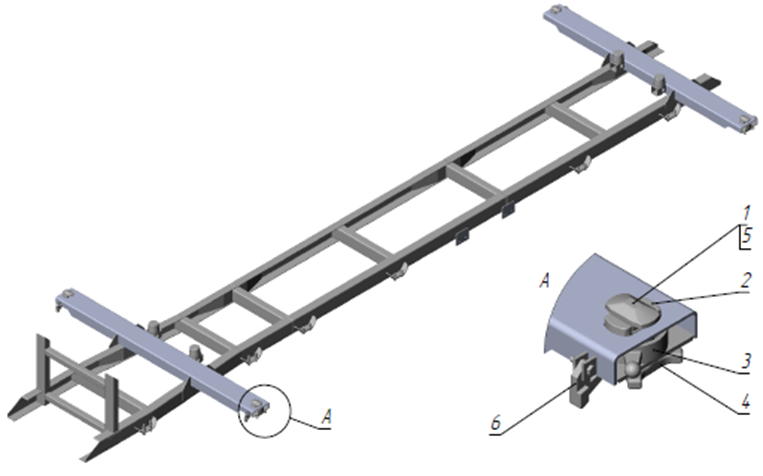

Поворотні замки забезпечують швидке та надійне кріплення та фіксацію кузова. Розміщення поворотних замків на надрамнику зображено на рис 2.
Умовні позначення поворотних замків ( елемент А): 1 - цапфа поворотна; 2 - втулка ведуча; 3 - втулка; 4 - гайка; 5 - кільце упорне; 6 - комплектуловлювача.
Зовнішній контур надрамника кузова повторює контур рами автомобіля. Лонжерони надрамника розташовані на верхній полиці лонжеронів рами автомобіля.
Конструкція надрамника і спеціальне з’єднання надрамника з шасі автомобіля виконані податливими на скручування шасі автомобіля.
Тип кузова підбирається під відповідний автомобіль в залежності від його вантажопідйомності та технічних характеристик.
Типи кузовів з відповідними габаритними розмірами та внутрішнім об’ємом наведені у табл.1.
Тип кузова |
Споряджена
маса кузова, кг,
±100кг.
|
Довжина,
мм,
- 15мм
|
Ширина,
мм,
- 10мм.
|
Висота без врахування
висоти каркасу тента,мм.
- 10мм.
|
Загальна
висота,
мм,
- 10мм.
|
Об`єм кузова, м3,
- 0,5 м3
|
KA29 |
2170-2570* |
6712 |
2550 |
1850 |
1940 |
29 |
KA31 |
2260-2660* |
7080 |
2550 |
1850 |
1940 |
31 |
KA32 |
2350-2750* |
7450 |
2550 |
1850 |
1940 |
32 |
KA34 |
2530-2930* |
7820 |
2550 |
1850 |
1940 |
34 |
KA34 |
2530-2930* |
6712 |
2550 |
2150 |
2240 |
34 |
KA36 |
2710-3110* |
7080 |
2550 |
2150 |
2240 |
36 |
KA38 |
2890-3290* |
7450 |
2550 |
2150 |
2240 |
38 |
KA40 |
3070-3470* |
7820 |
2550 |
2150 |
2240 |
40 |
KA42 |
3070-3470* |
7820 |
2550 |
2270 |
2360 |
42 |
* - Граничні допуски маси в залежності від моделі кузова згідно КД кузова
Вибір моделі кузова див. розділ: Моделі
