Головна / Продукція / Обладнання для механічної обробки балок надресорних 2-осних візків вантажних вагонів.

Обладнання для механічної обробки балок надресорних 2-осних візків вантажних ...

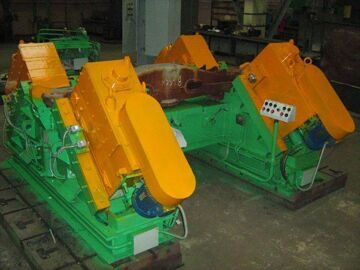

Обладнання обробки фрикційних (похилих ) площин надресорної балки

К06.76-00.00.00.0-00

34
ПРИЗНАЧЕННЯ

Обладнання застосовується для механічної обробки похилих площин надресорних балок візка 18-100.

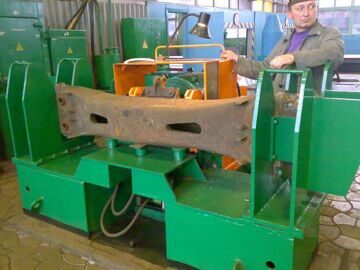

Обладнання обробки підп’ятників ø302мм і ø317мм надресорних балок

К05.01-00.00.00.0-00

35

ПРИЗНАЧЕННЯ

     Обладнання спеціальне, одиничного виробництва разового виконання, призначене для обробки підп’ятника надресорної балки діаметром 302 і 317 мм.
Можна обробляти як нові так і відновлювані шляхом наплавлення підп’ятникового місця надресорні балки.

36

                                                                      N-обертання ротора
                                                                      n- обертання фрези

Схема обробки деталі балка надресорна

37

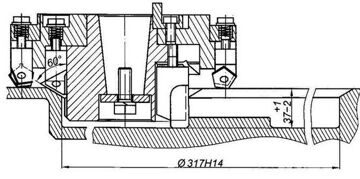

Схема обробки ø317Н14 деталі балка надресорна

38

A

25

30

36

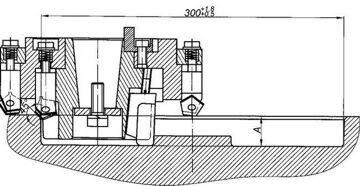

Схема обробки ?300 +1,8/+0,5 деталі балка надресорна

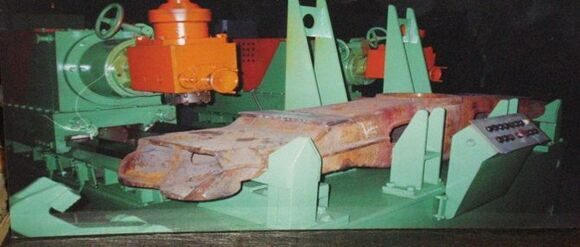

Обладнання обробки основ ковзунів
К01.03-00.00.00.0-00

39



ПРИЗНАЧЕННЯ

     Спеціальне обладнання, призначене для обробки підошв литих існуючих ковзунів надресорної балки після термічного зрізування. Обробка здійснюється як по існуючим похилим площинам надресорної балки, так і по горизонталі після приварювання планок.
