Зносостійкі деталі для ремонту візка вантажного вагону моделі 18-100 згідно модернізації С14.01

 Підприємство виготовляє повний комплект зносостійких деталей візка моделі 18-100 вантажних вагонів згідно ТУ У 35.2-30793280-005.2012, в т.ч. модернізованих за проектом С.14.01.

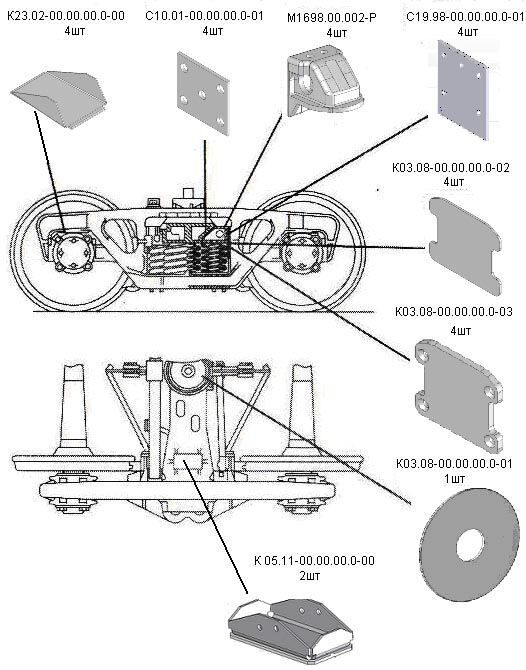

Схема розміщення зносостійких деталей на візку моделі 18-100

17



Деталі для візка моделі 18-100 вантажних вагонів власного виробництва :

Прокладка К03.08-00.00.00.0-01

3
(на заміну М1698.04.01)

Планка фрикційна
100.00.008-1
4

Прокладка
100.00.027-0
9



Планка ремонтна
С10.01-00.00.00.0-01

  11





Планка  К03.08-00.00.00.0-02

5
(на заміну М1698.02.003)

Планка фрикційна
100.00.008-3
6
(на заміну 100.00.008-2)

Планка
С19.98-00.00.00.0-01
9

Накладка буксового прорізу
К23.02-00.00.00.0-00

12



Планка фрикційна
К03.08-00.00.00.0-03
  7
(на заміну М1698.02.001)
Планка контактна
100.30.005-1
8
(на заміну 100.30.005-0)
Планка клина
100.30.001-1
10

Скоба
100.00.070-0

13

Ковпак ковзуна
К05.11-00.00.00.0-00
14

До комплекту запасних частин за проектом модернізації С.14.01. входять також наступні вироби.

Деталі для візка моделі 18-100 вантажних вагонів покупні

Клин фрикційний
М1698.00.002-Р
15

Заклепка 20х65
ГОСТ 10300-80
16

Примітка. Деталі входять в комплект поставки.

ПАТ «РЕЙЛ» має право власності на технічну документацію клина фрикційного креслення М1698.00.002-Р ТУ У35.2-30793280-003:2010

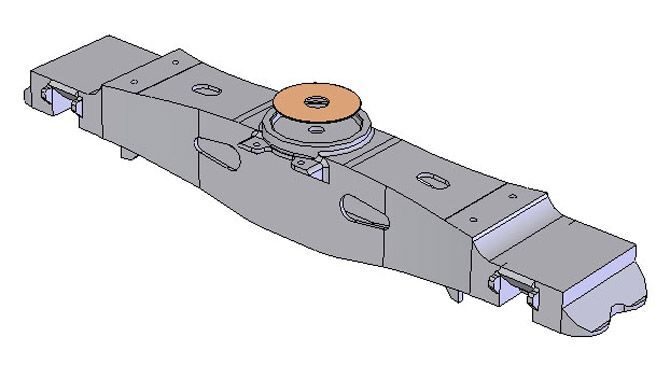

Деталі «прокладка» креслення К03.08-00.00.00.0-01 та 100.00.027-0 встановлюються на опорну поверхню підп’ятникового місця балки надресорної. Вказані деталі та місце їх установки показані на мал.1

  19

Мал. 1

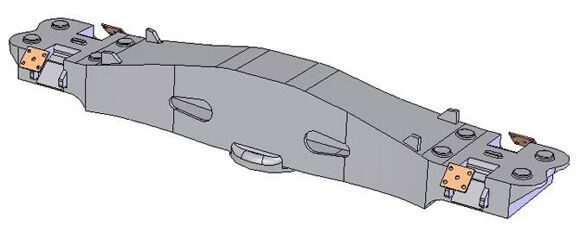

     Деталі «планка ремонтна» креслення С10.01-00.00.00.0-01 приварюються до похилих площин балок надресорних, див. мал.2.

20

Мал. 2

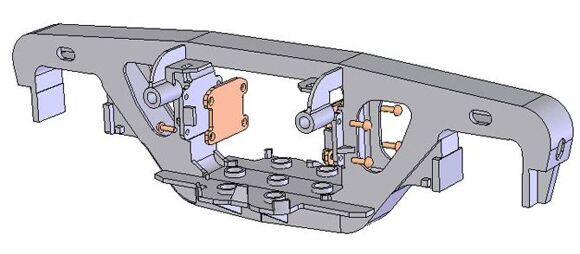

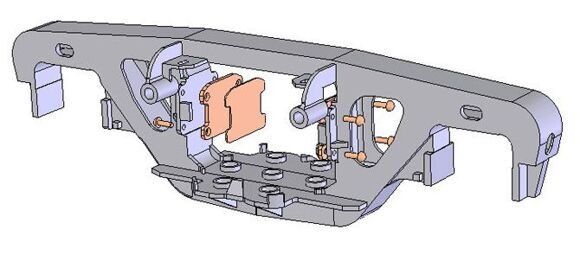

     «Планка фрикційна» креслення 100.00.008-1 товщиною 16мм клепається до поверхні фрикційного вузла рами бокової (див. мал.3), або в зв’язку з модернізацією вузла клепається «планка фрикційна» креслення К03.08-00.00.00.0-03 товщиною 10мм і зверху ставиться рухома «планка» креслення К03.08-00.00.00.0-02, або «планка контактна» креслення 100.30.005-1, товщиною 6мм, див.мал.4.

21

                                                                      Мал. 3

22

Мал. 4

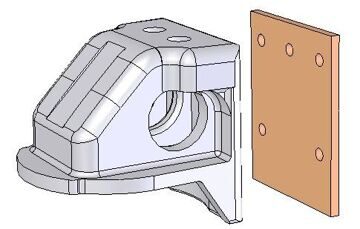

     Деталі «планка» креслення С19.98-00.00.00.0-01 та «планка клина» креслення 100.30.001-1 використовуються для наварювання на зношені вертикальні поверхні клина фрикційного, див. мал.5.

23

Мал. 5

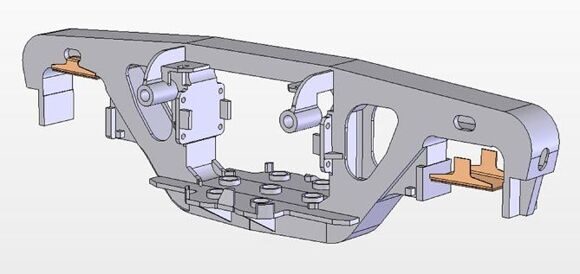

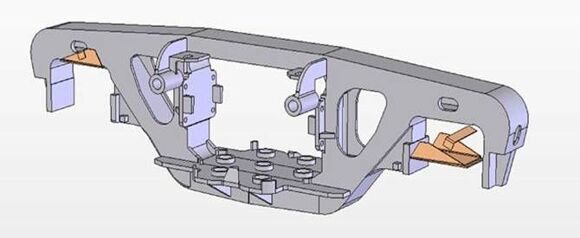

     Спеціальні вузли «скоба» креслення 100.00.070-0СБ (див. мал. 6), та «накладка буксового прорізу» креслення К23.02-00.00.00.0-00СБ (див. мал. 7) закріплюються на опорній поверхні буксового прорізу.

24

                                                                        Мал. 6

25

                                                                 Мал. 7
